Bereich: Regeln & Daten
Einleitung
Der Bereich Regeln & Daten des Prozess-Baukastens ist das Herzstück bei der Prozess-Modellierung. Dort modellieren Sie das Regelwerk des Prozesses und legen somit den Prozess-Ablauf fest, indem Sie Bedingungen an Aktionen knüpfen (sogenannte Aktionsregeln) und festlegen wie sich die Prozess-Situation verändert, wenn eine Aktion ausgeführt wurde (sogenannte Statusregeln).

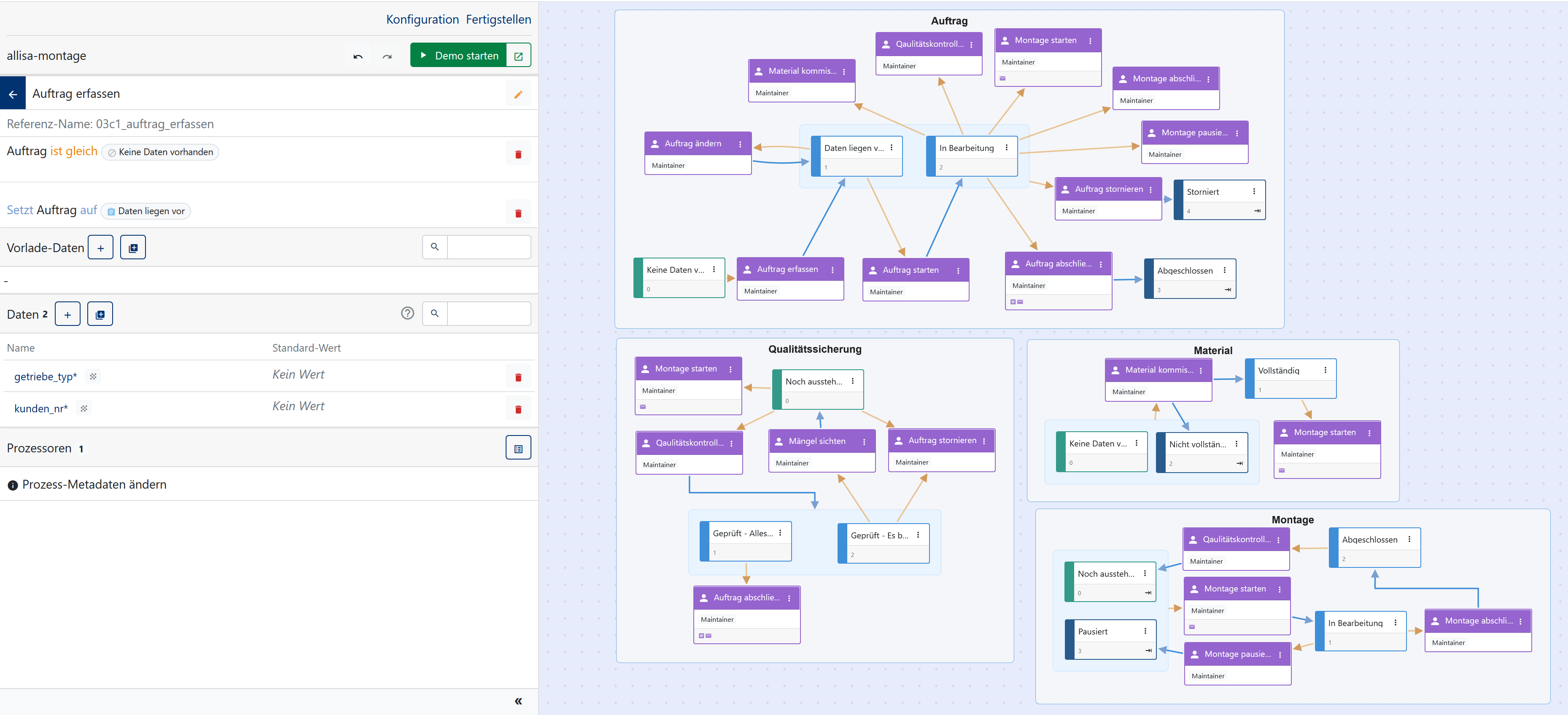

Auf der linken Seite ist eine Übersicht der wichtigsten Regelwerk-Bereiche: Aktionen, Status, Daten und Rollen. Alle Bereiche mit ausnahme von Rollen haben oben rechts eine Sucheleiste. Darüber lassen sich Aktionen, Status (pl.) und Prozessdatenfelder durchsuchen. Außerdem sind innerhalb von Aktionen die Vorlade- und Aktionsdaten durchsuchbar. Im Hintergrund befindet sich die graphische Darstellung des Regelwerkes. Mittels "Drag and Drop"können Sie den Graphen und dessen Elemente verschieben. Sie können einzelne Elemente auswählen um detaillierte Informationen im linken Bereich anzuzeigen und mit Rechtsklick auf ein Graph-Element öffnet sich bei Status und Regeln (Pfeile) ein Kontext-Menü mit Element-spezifischen Bearbeitungsoptionen. Bei Aktionen und Zuständen wird dies über einen Linksklick auf das Hamburger-Menü (oben rechts) geöffnet.
{info.fa-info-circle} Klicken Sie auf ein Graph-Element für weitere Informationen.
Graph-Elemente

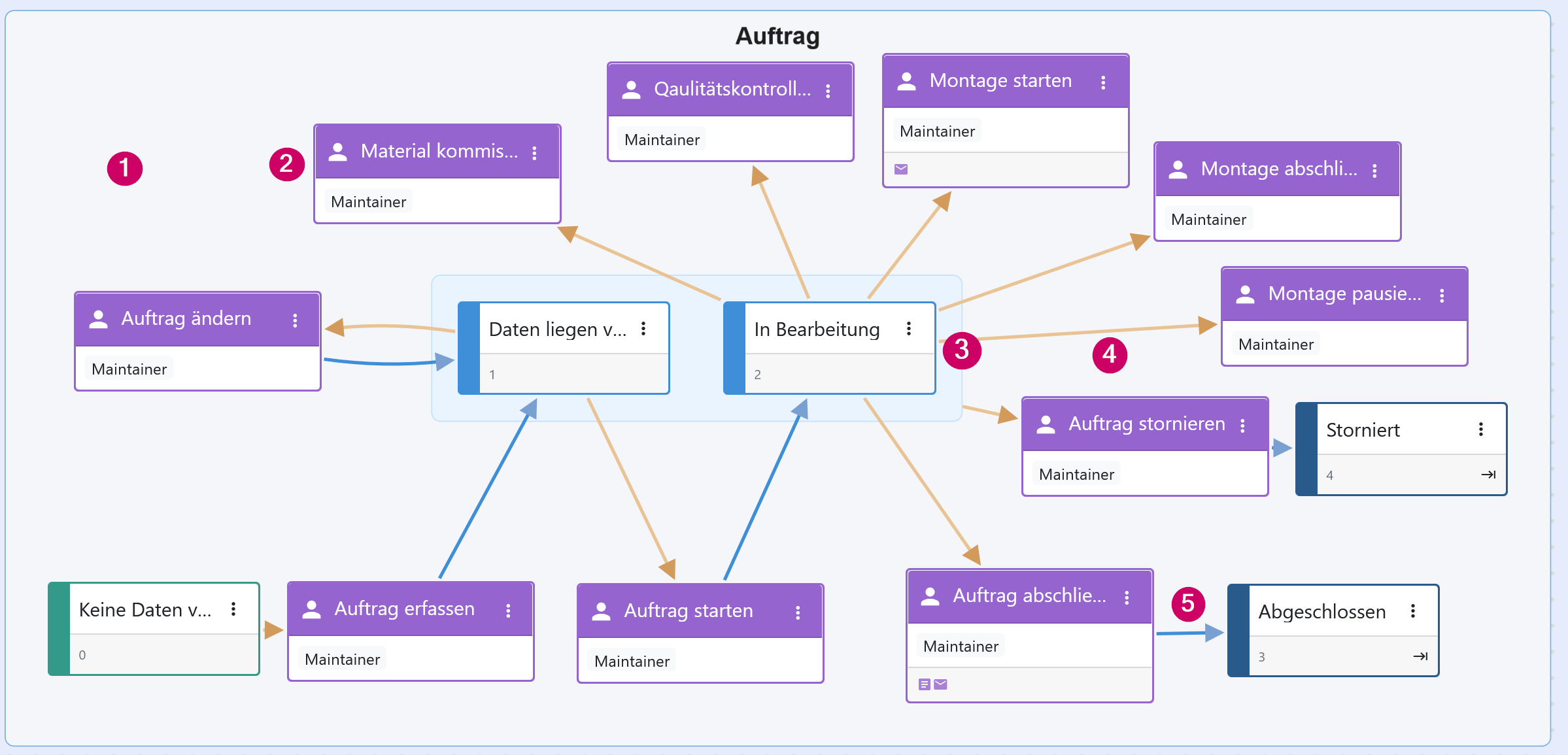

Die grafische Übersicht des Regelwerkes setzt sich aus verschiedenen Elementen zusammen. Im untenstehenden Screenshot wird ein Ausschnitt des Regelwerkes vom "allisa/montage"-Prozess gezeigt.
Die hellblauen Rechtecke repräsentieren einen Status(1). Die lilafarbenen "Cards" sind Aktionen (2) und die blauen "Cards" innerhalb der Status sind die jeweiligen Zustände (3) des Status, wobei der grüne Zustand den Initial-Zustand und die dunkelblauen Zustände End-Zustände representieren. Manche Elemente sind mit Pfeilen miteinander verknüpft. Ein orangener Pfeil (4) repräsentiert eine Bedingung (Aktionsregel). Die dortige Aktionsregel definiert, dass die Aktion "Montage pausieren" nur freigeschaltet ist, wenn der Status "Auftrag" auf dem Zustand"In Bearbeitung" steht. Ein blauer Pfeil ist eine Statusregel (5). Eine Statusregel verändert den Zustand eines Status. Im obigen Beispiel (5) setzt die Aktion "Auftrag abschließen" den Status "Auftrag" auf den Zustand "Abgeschlossen".
Der Graph ist darauf optimiert, die Anzahl an Pfeilen so gering wie möglich zu halten. Deshalb werden manche Zustände in ein weiteres, hellblaues Rechteck gebündelt, wie es beim "Auftrag" Status mit den Zuständen "Daten liegen vor" und "In Bearbeitung" der Fall ist. Der orangene Pfeil zu "Auftrag stornieren" startet an diesem hellblauen Rechteckt, was bedeutet, dass die Aktion "Auftrag stornieren" freigeschaltet ist, wenn der Status "Auftrag" entweder den Zustand "Daten liegen vor" oder "In Bearbeitung" hat.
Panel

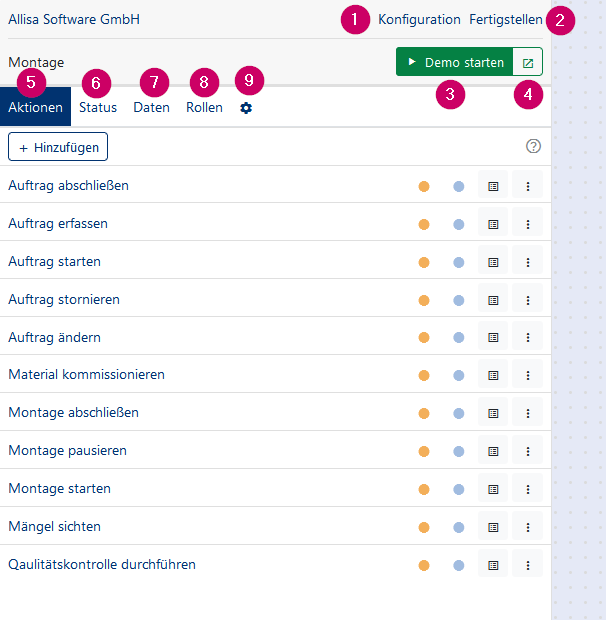

Auf der linken Seite befindet sich ein Panel mit verschiedenen Tabs für die wichtigsten Bereiche des Regelwerkes.
Über den Link "Konfiguration" (1) gelangen Sie zum Konfigurationsbereich des Prozess-Baukastens. Mit "Fertigstellen" (2) halten Sie den aktuellen Entwicklungsstand in einer neuen Prozess-Version fest. Unter "Demo starten" (3) können Sie eine Demo mit dem aktuellen Entwicklungsstand unter des Prozesses in der "Regeln & Daten"-Ansicht starten. Mit dem Icon daneben (4), kann diese Demo direkt in der Allisa Plattform getestet werden. Die Allisa Plattform wird ausschließlich und nur für den Zeitraum der Demo instanziiert.
Im Tab "Aktionen" (5) sehen Sie eine Übersicht aller Aktionen mit ihren Aktions- und Statusregeln. Im Tab "Status" (6) befindet sich eine Übersicht aller Status mit ihren Zuständen. Im "Daten"-Bereich (7) bearbeiten Sie die Prozess-Daten. Im "Rollen"-Bereich definieren Sie die Prozess-Rollen. Standardgemäß hat jeder Prozess eine "Maintainer"-Rolle, welche alle Rechte im Prozess hat. Üder das Icon (9) können Sie weitere Optionen des Prozesses bearbeiten.
In den folgenden Artikeln werden Ihnen die einzelnen Elemente des Regelwerkes im Detail vorgestellt.
